LED CONTROL BOX ALU 7 12V
Moduł elektroniczny SMART w obudowie aluminiowej, umożliwiający poprawne działanie oświetlenia LED 12 V z wtyczką i gniazdem 7 PIN i przewodem o długości 2,5 m.
Jest to jedyne rozwiązanie jeżeli mamy problem z LED’owym oświetleniem przyczepy, które w połączeniu z pojazdem nie działa poprawnie.
Objawia się to miganiem oświetlenia, szybko działającym kierunkowskazem jak w przypadku spalonej żarówki bądź całkowitym brakiem sprawności oświetlenia.

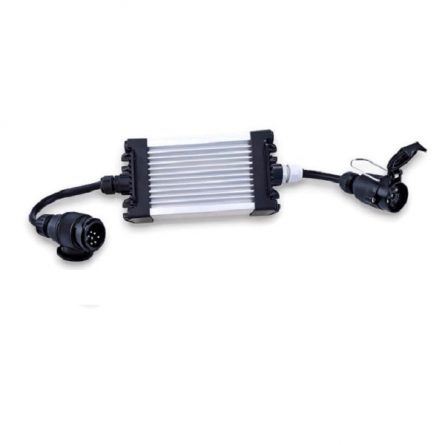

Zdjęcie poglądowe. Wtyczka 7 PIN. (Nie 13 tak jak na zdjęciu)
INDEKS KATALOGOWY: CONTROL BOX ALU 7
OPIS URZĄDZENIA:
• Kontroluje 6 lub 7 funkcji LED w przyczepie
• Spełnia zalecenia wg regulaminu ECE-R48 w/s kontroli sprawności kierunkowskazów
• W przypadku awarii:
– zwarcia wyprowadzeń
– podłączenia żarówki
– przegrzania modułu
Obciążenia zastępcze zostaną odłączone.
Urządzenie przystosowane wyłącznie do pojazdów z instalacją 12V
SYMULACJA OBCIĄŻENIA FUNKCJI:
• 2×17 W (świateł kierunkowskazu)
• 2×4 W (świateł pozycyjnych)
• 1×35 W (światła stop)
• 1×17 W (światła przeciwmgielnego)
• 1×17 W (światła cofania)
MONITOROWANIE AWARII ŚWIATEŁ LED:
• 80mA (światło kierunkowskazu)
• 30mA (światło pozycyjne)
• 50mA (światło stop)
• 100mA (światło przeciwmgielne)
• 100mA (światło cofania)
MAKSYMALNY POBÓR WYJŚCIOWY:
• 0,5A
WEJŚCIE:
• płaszczowy przewód 7×0,75mm² + 1x1mm² (masa);
• długość 0,5m
• gniazdo 7 PIN
WYJŚCIE:
• płaszczowy przewód 6×0,75mm² + 1x1mm² (masa);
• długość 2,5m
• wtyczka 7 PIN
WYMIARY:
• 210 x 100 x 40 mm
KONSTRUKCJA:
• Aluminium, Bayblend.
SYSTEM ZABEZPIECZENIA URZĄDZENIA:
• Przekroczenie maksymalnego prądu wyjściowego
• Zabezpieczenie elektryczne przed odwrotną polaryzacją
• Zabezpieczenie termiczne
ZAKRES TEMPERATURY PRACY:
• -40°C + 55 °C
WAGA:
• około 1750 g
ZASADA MONTAŻU:
• Urządzenie za pomocą 4 śrub/wkrętów przykręcić do ramy przyczepy.
• Moduł podłączyć elektrycznie z instalacją przyczepy za pośrednictwem gniazda.
Wtyczkę symulatora podłączyć do instalacji elektrycznej pojazdu.
